電機失速
（1） 故障原因：速度反饋的極性搞錯。
處理方法：
a、如果可能，將位置反饋極性開關打到另一位置。（某些驅動器上可以）
b、如使用測速機，將驅動器上的TACH+和TACH-對調接入。
c、如使用編碼器，將驅動器上的ENC A和ENC B對調接入。
d、如在HALL速度模式下，將驅動器上的HALL-1和HALL-3對調，再將Motor-A和Motor-B對調接好。
（2） 故障原因：編碼器速度反饋時，編碼器電源失電。
處理方法：檢查連接5V編碼器電源。確保該電源能提供足夠的電流。如使用外部電源，確保該電壓是對驅動器信號地的。
8LSA25.D8060S000-3
8LSA25.D8060S100-3
8LSA25.D8060S200-3
8LSA25.D8060S300-3
8LSA25.D9060S000-3
8LSA25.D9060S100-3

伺服電機在有脈沖輸出時不運轉，如何處理？
① 監視控制器的脈沖輸出當前值以及脈沖輸出燈是否閃爍，確認指令脈沖已經執行并已經正常輸出脈沖;
② 檢查控制器到驅動器的控制電纜，動力電纜，編碼器電纜是否配線錯誤，破損或者接觸不良;
檢查帶制動器的伺服電機其制動器是否已經打開;
④ 監視伺服驅動器的面板確認脈沖指令是否輸入;
⑤ Run運行指令正常;
⑥ 控制模式務擇位置控制模式;
⑦ 伺服驅動器設置的輸入脈沖類型和指令脈沖的設置是否一致;
⑧ 確保正轉側驅動禁止，反轉側驅動禁止信號以及偏差計數器復位信號沒有被輸入，脫開負載并且空載運行正常，檢查機械系統。
8LSA44.DA030S000-3
8LSA44.DA030S100-3
8LSA44.DA030S200-3
8LSA44.DA030S300-3
8LSA44.DA060S000-3
8LSA44.DA060S100-3

伺服驅動器在控制信號的作用下驅動執行電機，因此驅動器是否能正常工作直接影響設備的整體性能。在伺服控制系統中，伺服驅動器相當于大腦，執行電機相當于手腳。而伺服驅動器在伺服控制系統中的作用就是調節電機的轉速，因此也是一個自動調速系統
伺服驅動器在控制信號的作用下驅動執行電機，因此驅動器是否能正常工作直接影響設備的整體性能。在伺服控制系統中，伺服驅動器相當于大腦，執行電機相當于手腳。而伺服驅動器在伺服控制系統中的作用就是調節電機的轉速，因此也是一個自動調速系統。
驅動器的核心主控板，驅動器由繼電器板傳遞控制信號和檢測信號，完成上圖的雙閉環控制，包括轉速調節和電流調節，實現執行電機的轉速控制和換相控制。驅動器的驅動板從主控板接受信號驅動功率變換電路，實現執行電機的正常工作。
貝加萊SafeMOTION 3軸模塊
8EI2X2HWTS0.XXXX-1
8EI2X2MWTS0.XXXX-1
8EI4X5HWTS0.XXXX-1
8EI4X5MWTS0.XXXX-1
8EI8X8HWTS0.XXXX-1
8EI8X8MWTS0.XXXX-1

伺服驅動器內部結構：
　　伺服驅動器內部結構由電源電路、繼電器板電路、主控板電路、驅動板電路及功率變換電路組成。電源電路作用，將外部輸入的直流電轉換為大小不同的直流電輸出，為后續的繼電器板、驅動板、功率變換電路提供直流電源。繼電器板作用，提供直流電完成控制信號、檢測信號傳遞。
貝加萊SafeMOTION 2軸模塊
8EI2X2HWDS0.XXXX-1
8EI2X2MWDS0.XXXX-1
8EI4X5HWDS0.XXXX-1
8EI4X5MWDS0.XXXX-1
8EI8X8HWDS0.XXXX-1
8EI8X8MWDS0.XXXX-1

伺服進給系統的要求
1、調速范圍寬
2、定位精度高
3、有足夠的傳動剛性和高的速度穩定性
4、快速響應，無超調
為了生產率和加工質量，除了要求有較高的定位精度外，還要求有良好的快速響應特性，即要求跟蹤指令信號的響應要快，因為數控系統在啟動、制動時，要求加、減加速度足夠大，縮短進給系統的過渡過程時間，減小輪廓過渡誤差。
5、低速大轉矩，過載能力強
一般來說，伺服驅動器具有數分鐘甚至半小時內1.5倍以上的過載能力，在短時間內可以過載4～6倍而不損壞。
6、可靠性高
要求數控機床的進給驅動系統可靠性高、工作穩定性好，具有較強的溫度、濕度、振動等環境適應能力和很強的抗干擾的能力。

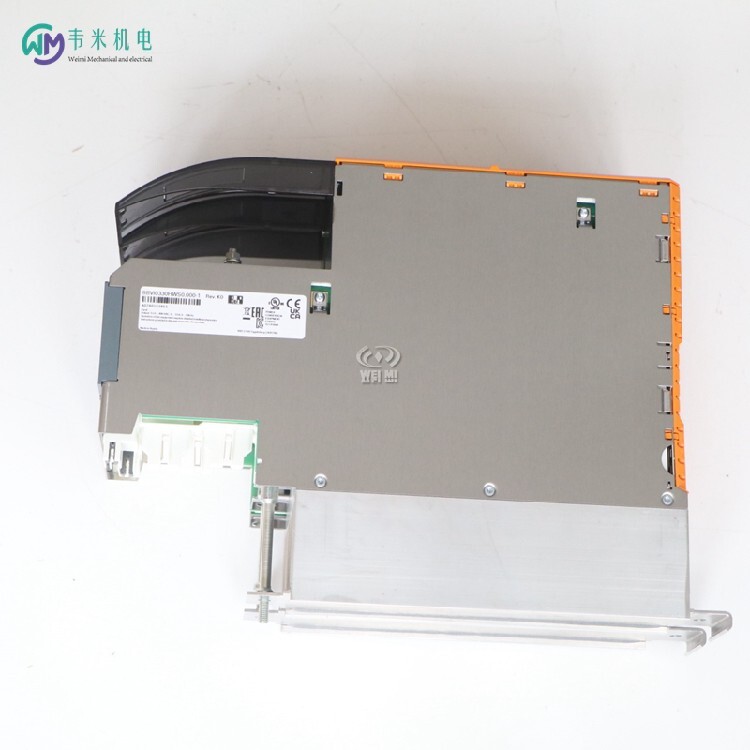

貝加萊逆變模塊（單軸模塊）
貝加萊柜內安裝
8BVI0014HWS0.000-1
8BVI0028HWS0.000-1
8BVI0055HWS0.000-1
8BVI0110HWS0.000-1
8BVI0220HWS0.000-1
8BVI0330HWS0.000-1

伺服驅動器控制方式的選擇
　　如果對電機的速度、位置都沒有要求，只要輸出一個恒轉矩，當然是用轉矩模式。
　　如果對位置和速度有一定的精度要求，而對實時轉矩不是很關心，用轉矩模式不太方便，用速度或位置模式比較好。
　　如果上位控制器有比較好的閉環控制功能，用速度控制效果會好一點，如果本身要求不是很高，或者基本沒有實時性的要求，采用位置控制方式。
貝加萊冷卻板或穿墻式安裝
8BVI0014HCD0.000-1
8BVI0028HCD0.000-1
8BVI0055HCD0.000-1
8BVI0110HCD0.000-1
8BVI0220HCD0.000-1
