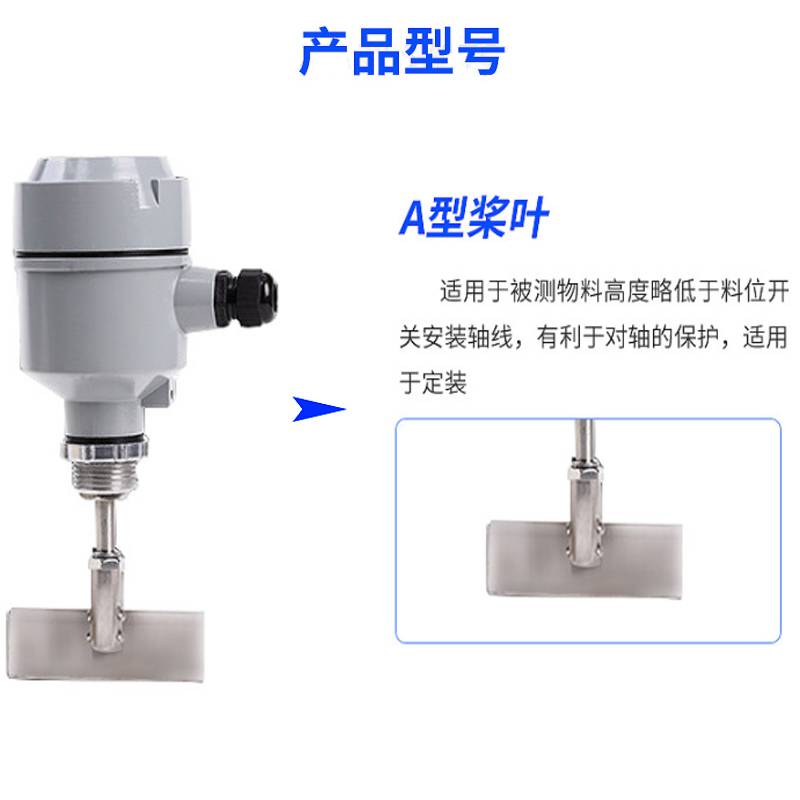

SE130BGMA4000阻旋料位控制器被測物體溫度不得超過標牌上標注的

基本參數

 電源： 220VAC(A),110VAC(B),12VAC(C) 50/60Hz

 消耗功率：4W

 接點容量： 5A/250VAC

 葉片轉速：1R.P.M

 耐電壓：AC 1500V×1minute

 測量扭矩：1.0 N·m

適用比重：0.5g/cm3以上

 工作溫度：-20~80℃/高溫型 -20~400℃

SE130BGMA4000阻旋料位控制器被測物體溫度不得超過標牌上標注的

 工作原理

 阻旋式料位開關之葉片是利用傳動軸與離合器相接，在未接觸物料時，馬達保持正常運轉；當葉片接觸物料時，馬達電源斷開并停止轉動，機構同時輸出一接點信號表示料位已到設定高度。

 安裝注意事項

 1．水平安裝時，建議將開關以水平向下呈15℃～20℃的夾角安裝，以減少物料的沖擊。

 2．接線盒入線口朝下，電纜固定螺母鎖緊。

 3．送電時應確認使用電壓正確。

 4．被控制線路負載與開關接點容量相匹配。

 5．安裝產品附近應避免有架橋破壞器或振動馬達，。

 6．開關安裝避免靠近入料口，以減少下料損壞葉片及誤動作；若開關安裝在靠近入料口處，請在開關上方200mm處加裝一2"寬的保護擋板。

 7．各產品安裝時根據其型號不同，選擇水平安裝和垂直安裝。

 8．軸長可調型開關在現場解體安裝時，萬向接頭與傳動軸聯接時，鎖緊螺母涂上缺氧膠，然后再用扳手鎖緊。

 9．現場安裝、維護遵守“斷電源后開蓋”的警告語。

 10．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。

 11．被測介質的溫度不應超過產品標簽中標明的溫度。

 SE130BGMA4000阻旋料位控制器被測物體溫度不得超過標牌上標注的

扭力調整

1．用戶可根據被測物的比重大小進行扭力調整。當被測物比重大時，可將彈簧扭力調至Z強的位置，此時葉片的靈敏度較差；被測物比重愈小時，可將彈簧調至愈弱，則葉片的靈敏度較好。

2．具體方法 ：打開接線盒，將扭力彈簧靠近多孔一端拿出，根據需要插入對應的孔中（靠近端子臺的孔扭力Z弱）。

l 注意在使用過程中扭力彈簧的扭力，請勿隨意更換，以免造成誤動作。

 SE130BGMA4000阻旋料位控制器被測物體溫度不得超過標牌上標注的

常見故障及排除

日常維護

 1．檢查傳動軸、葉片是否彎曲變形或損壞。

 2．檢查傳動軸與葉片之間的連接是否牢固。

 3．定期清除葉片及傳動軸上的物料及雜物。
