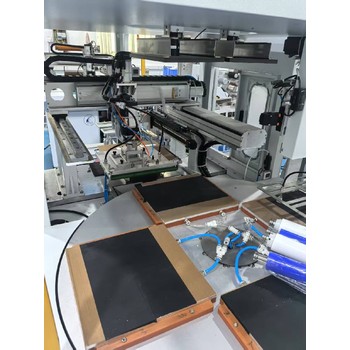

來料為片料，玻璃材質，先做表面清潔，然后將貼膠貼合到玻璃表面 ，并滿足精度要求：

來料如右圖所示：
l 客戶來料：①：不同形狀輔料（尺寸MAX： 180*110)
l ②： 不同形狀卷料貼膠（尺寸MAX： 180*110）
l 來料方式：①：來料為片料
l ②：貼膠為卷料
l 操作人數： 1人
l 機器產能 ：500~1000PCS/H (以實際產能為準)
l 貼合精度： ±0.1mm
l 供料方式：機械手自動上料 ，貼膠飛達卷料供料
l 飛達數量： 1支/單機

l 貼合能力 ：CCD視覺對位貼合 ，精度 ，效率更高



航林機械從一開始，就定位做智能壓裝產品方向。為此我們
給產品設計劃了三道底線
我們對細節的追求，不僅僅是體現在每個零部件的品質、成品的性能、批量一致性，即使外觀一點點瑕疵、一顆細小的灰塵，乃至配件的包裝、防潮保護都事無巨細，每年對細節的標準還在不斷的提高！

專注于全自動OCA貼合,AB膠貼合、
保護膜貼合、偏光片貼合、防爆膜貼合、3D曲
面貼合、3D曲面保護膜貼合及非標自動化的開
發和制造

技術參數
大貼合范圍
250mm*250mm (貼膠大尺寸250mm*250mm）
膜片來料

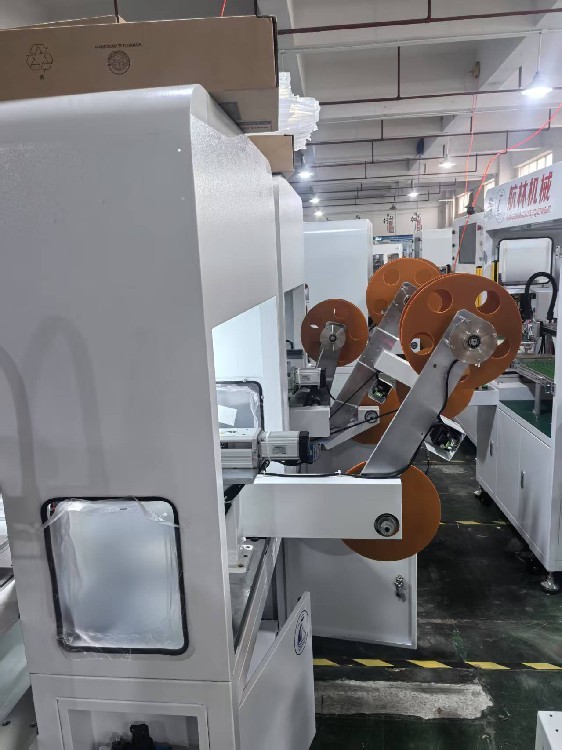

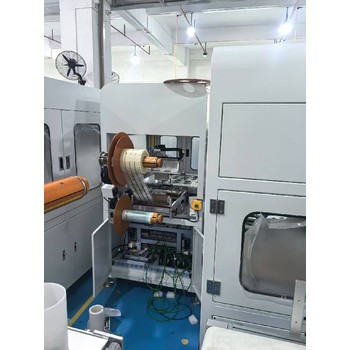

卷料（直徑大:400mm) ，出料寬度MAX:250mm
精度
貼合精度±0.20MM
良率
≥98%
對位方式
CCD視覺對位
工作平臺高度
900±50mm
設備稼動率
95%
壓力重復精度
±0.2KGF
設備規格
外形尺寸
機臺尺寸：6000mm*2500mm*2000mm
外形
落地式滾輪移動
重量
約1200KG


場地設施
電源供應
機器電源AC220V±10%、50Hz、5KW

環境要求
無易爆易燃和腐蝕氣體25℃±5℃; 40~85%RH

氣源供應
0.5~0.7Mpa ，干燥氣源。

相機視覺部分 1.翻板，網箱平臺上方各2組CCD拍照（可定制翻板，網箱上方各4組相機）
2.相機驅動方式：自動調節＋絲桿導軌
3.相機視野：45/35mm
4.視覺系統：泰沃德/巨力方
5.相機像素：1200萬（4組）
6.光源：藍色同軸光（4組）

貼合精度 ±0.1mm（視覺自動對位） 不含來料公差
TT時間 ≤20S（不含人工上下料，撕膜）
良率 99% 不包含來料不良，來料異物，人為等設備之外因素引起的不良
稼動率 98% 不含缺料、換耗材、人為停機等時間，僅為設備故障造成的停機
換型時間 1）更新新產品≤30min*1人
2）更新已調校過的產品≤10min*1人 熟練操作本設備技術人員
膠輥尺寸 Ф40mm L=650mm

主營產品: 背膠ab膠,保護膜網箱

航林機械是一家集技術研發生產銷售為一體的自動化貼合設備制造商和方案解決商，高科技民營創新型企業，擁有經驗豐富的研發團隊與實力雄厚的生產工廠，致力于各類軟對硬自動貼合設備及自動覆膜自動鉆孔自動包裝等設備的研發生產，主要應用于背膠/AB膠/雙面膠/防爆膜/TP/保護膜/OCA等材料貼合及各類屏幕面板制程中覆膜/鉆孔/貼合/包裝，為生產型企業提供生產工藝自動化智能化升級服務。 公司提倡團隊精神，重視人才，不僅成功應用新材料、新技術、新工藝，而且擁有高素質的管理隊伍，高水平的技術開發人員，同時，為設備的可靠性及性，我們所用的關鍵元件都是品牌的產品。設計及用料的一絲不茍,是我們贏取用戶信心的保障。已擁有豐富的實戰經驗和成熟完善的生產鏈條以及自主知識產權，研發的多款產品獲得行業，國內的同時，還俄羅斯、法國、德國、韓國、印度、越南等國際市場。 隨著新能源行業的崛起，公司在新能源以及儲能電池產業也貢獻了微薄之力，公司新能源事業部主要服務于寧德時代、LG新能源、松下、比亞迪、SK、三星SDI、中創新航、中航鋰電、國軒高科、遠景動力、蜂巢能源、億緯鋰能、塔菲爾新能源、孚能科技、欣旺達、贛鋒鋰業等電池產業鏈。 良好的信譽、可靠的質量、完善的服務，是航林的宗旨。未來的日子里，航林機械會繼續以解決行業制造工藝痛點為首任，謹慎務實，不斷創新，與您共創美好明天！

•
