一、基本概述

    自動上下料系統中的雙向伸縮移載貨叉，簡稱：移載貨叉、伸縮貨叉、雙向伸縮貨叉、雙向移載貨叉等，它是一種快捷的自動化搬運設備，具有靈活的雙向伸縮功能、準(zhun)確的定位功能，智能化和信息化程度相對比較高，主要用于物料的精準(zhun)存取和移載，如：CNC機床自動上下料、模具更換等作業！

    二、結構設計

    自動上下料系統雙向伸縮移載貨叉一般采用三級伸縮臂設計，即上叉臂(前叉臂)、中叉臂、下叉臂(固定叉臂)等三節叉臂疊加在一起，再輔以導向滾輪(軸承)、導向滑塊、齒輪齒條、鏈輪鏈條、限位開關(行程開關)、中位開關(接近開關)、扭力限制器、防撞傳感器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮或移載機構！

    可根據上下料工件或移載物的大小，既可以采用單組叉臂立運行的單列式貨叉、也可采用兩組叉臂組合運行的雙列式貨叉、或者是多組叉臂聯合運行的多列式貨叉！

    三、工作原理

    自動上下料系統雙向伸縮移載貨叉的下叉臂(固定叉臂)直接安裝在載貨臺上，中叉臂在齒輪齒條、鏈輪鏈條的驅動下，向外移動大約自身長度的一半，上叉臂(前叉臂)再?gòu)闹虚g叉臂的中點繼續向外延伸！

    也可根據實際需求采用四級伸縮結構，也就是在三級伸縮臂的基礎上再増加一段叉臂，即一節固定叉臂、三節可移動或可伸縮叉臂(即：上中叉臂、下中叉臂、上叉臂)，使貨叉的行程更大、移載距離更遠！

    四、自動上下料系統雙向伸縮移載貨叉主要參數

    [1].物料規格：可適配多種載具（托盤、料箱、定制工裝）

    [2].額定載荷：定制（50kg～10000kg）

    [3].負載上限：額定載荷+30%

    [4].行程余量：+30～50mm

    [5].空載速度：60m/min

    [6].滿載速度：30～40m/min

    [7].空載加速：1m/sx（可調）

    [8].滿載加速：0.5m/sx（可調）

    [9].輸出轉速：79rpm/min

    [10].制動電壓：220v/380v

    五、自動上下料系統雙向伸縮移載貨叉常用配置

    [1].叉體材料：42CrMo(二次鍛打)

    [2].滾動軸承：IKO/KIS

    [3].傳動鏈條：桂盟鏈條

    [4].導向滑塊：UPE分子

    [5].扭力限制器：Mikipulley

    [6].中位開關（接近開關）：NBN4-12GM40-E2 P+F

    [7].限位開關（行程開關）：D4MC-5020-Nomron

    [8].編碼器： TR(帝爾)、kubler(庫伯勒)

    [9].動力配置：SEW變頻電機（也可采用伺服電機）

    六、工廠簡介

    安徽集維智能裝備有限公司[馬鞍山市]是一家集研發、設計、生產、銷售為一體的堆垛機伸縮貨叉生產制造企業，擁有完整的質量管理體系、榮獲數十項專利證書、豐富的設計經驗、雄厚的加工實力，完全自主設計、自行生產，具備年生產1600多臺套各種類型的伸縮貨叉[移載貨叉]的制造能力，具有快速完成方案的設計能力、短期交付的加工制造能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

【上圖】單列中量型 自動上下料系統雙向伸縮移載貨叉（結構展示）

【上圖】單列輕載式 自動上下料系統雙向伸縮移載貨叉（結構展示）

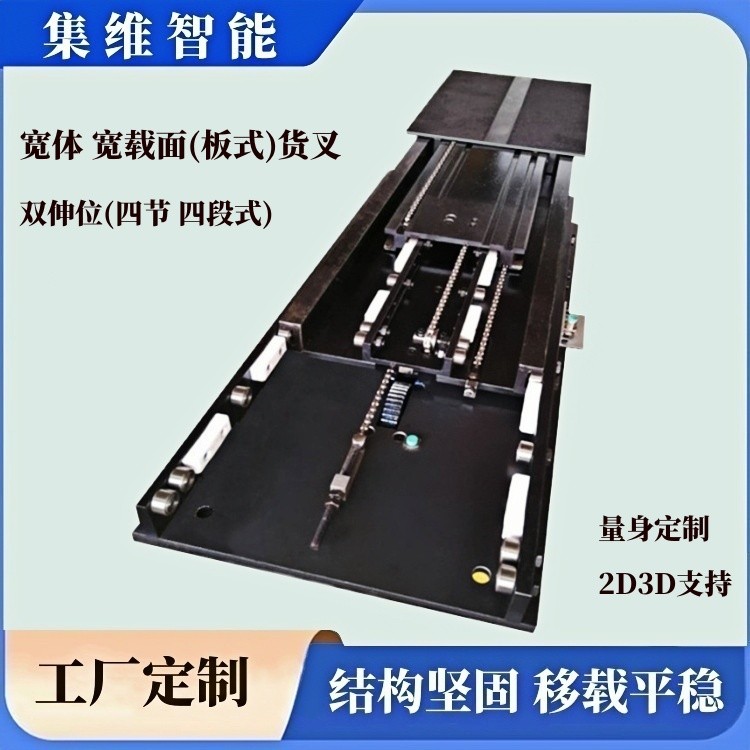

【上圖】單列輕載四節

式 自動上下料系統雙向伸縮移載貨叉（結構展示）

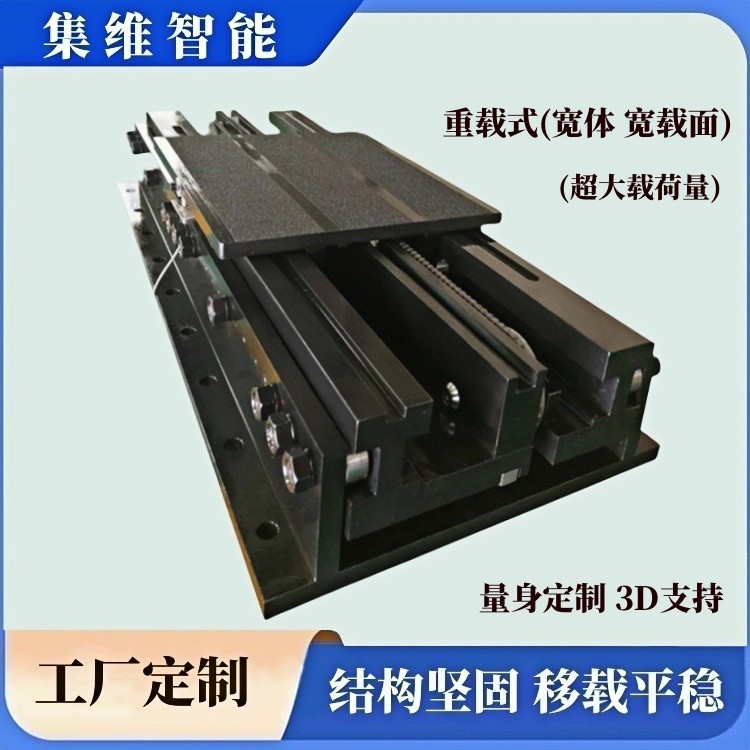

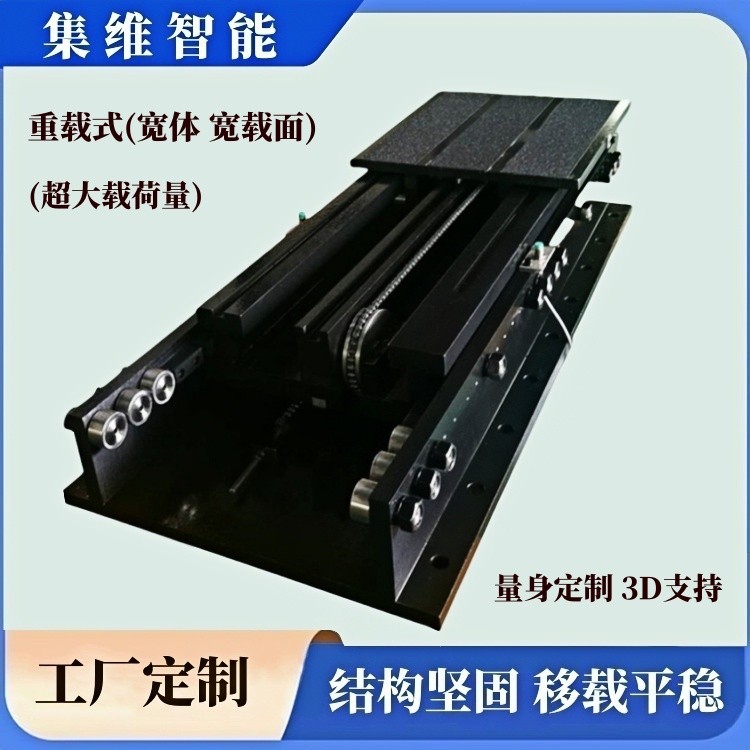

【上圖】單列重載式 自動上下料系統雙向伸縮移載貨叉（結構展示）

【上圖】單列重量型 自動上下料系統雙向伸縮移載貨叉（結構展示）

【上圖】雙列式 自動上下料系統雙向伸縮移載貨叉（結構展示）

【上圖】雙列式小截面 自動上下料系統雙向伸縮移載貨叉（結構展示）

【上圖】AHJW集維品牌 自動上下料系統雙向伸縮移載貨叉（優勢簡介）

【上圖】集維工廠（資質證書）

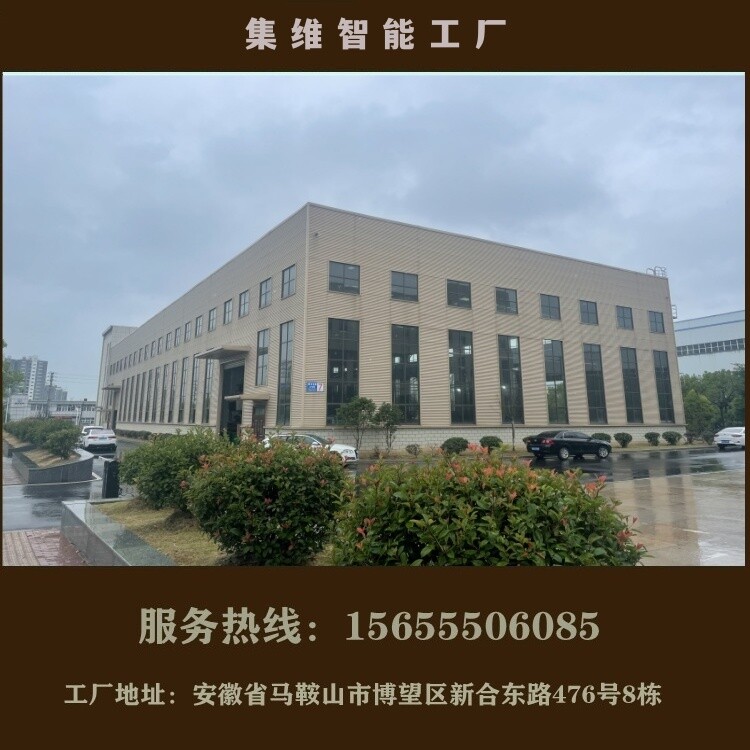

【上圖】集維工廠（外景）
